50년 히오키 한국유통 태신상사
HOME > 제품소개 > 제품정보

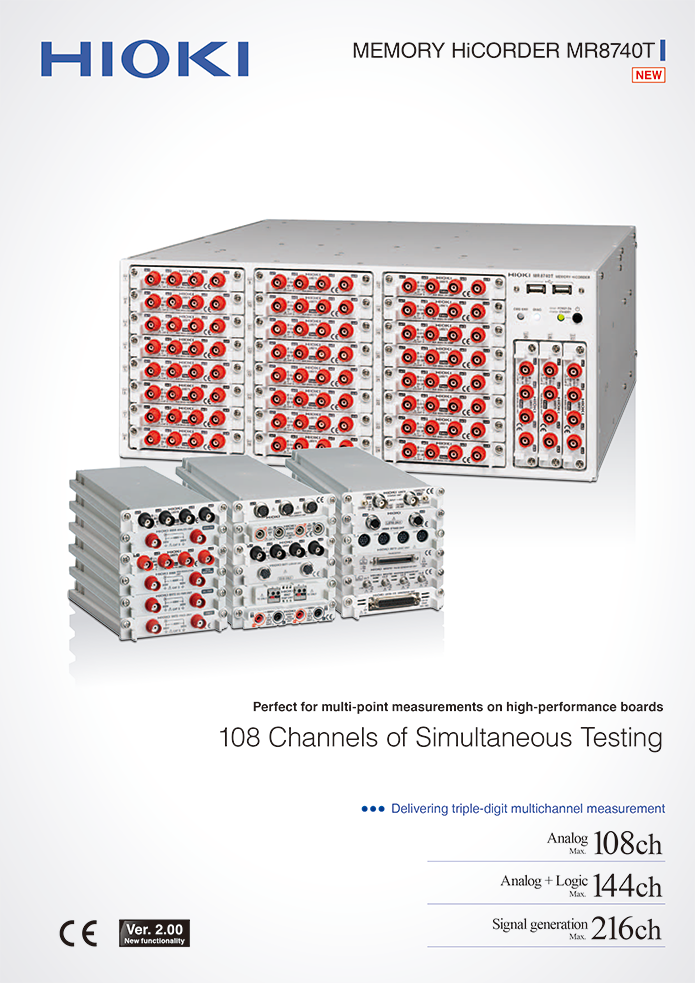

MR8740T
아날로그 Max.108ch, 검사 데이터 전송시간 최소화
제품번호 : MR8740T
제 품 명  : 메모리 하이코더
제품분류 : 레코더




ECU 등 고성능화되는 기판의 다점검사에 최적
아날로그 108ch〜아날로그 96ch+로직 48ch입력
매체 저장에 걸리는 시간을 기존대비 Max.1/100로 단축
20MS/s 전ch 동시 샘플링
아날로그 전채널 절연입력으로 안전하게 측정
4K 모니터 대응, 다채널 파형도 겹치지 않고 표시
1유닛으로 4ch입력이 가능 (4ch아날로그 유닛 U8975, 4chDVM 유닛U8991)
정전압・정전류・모의저항 발생 가능 (VIR발생 유닛 U8794)

 입력 유닛 수최대 27 슬롯
 채널 수아날로그 최대 108ch (U8975 사용시), 또는 아날로그 96ch + 로직 48ch (U8975+8973 사용시)
아날로그 최대 54ch (8966 사용시), 또는 아날로그 48ch+ 로직 48ch (8966+8973 사용시)
※8973 로직 유닛은 슬롯 25~27한정, 최대 3 유닛까지
※아날로그 유닛의 ch간과 본체 간은 절연, 로짓 유닛의 ch은 모두 본체와 GND 공통
 측정 레인지100mV〜400V, 12레인지, 분해능 : 레인지의 1/2000 (8966 사용시)
4V〜200V, 6레인지, 분해능 : 레인지의 1/32000 (U8975 사용시)
100mV〜1000V, 5레인지, 분해능 : 레인지의 1/1000000 (MR8990 사용시)
1V, 10V, 100V, 3레인지, 분해능 : 레인지의 1/1000000 (U8991 사용시)
 최대 입력 전압DC 400V (8966 사용시, 입력단자 간에 가하여도 망가지지 않는 상한전압)
 대지간 최대 정격전압AC, DC 300V (입력과 본체 간은 절연, 입력ch〜케이스간, 각 입력ch간에 가하여도 망가지지 않는 상한전압)
 주파수특성8966 사용시: DC〜5MHz (-3dB)
 최고 샘플링 속도20MS/s 전ch 동시, 외부 샘플링10MS/s
 측정기능메모리 기록
 메모리 용량1G워드
16MW/ch (8966 사용시), 8MW/ch (U8975 또는 MR8990사용시), 4MW/ch (U8991사용시)
 내장기록장치SSD 480GB
 외부기록장치USB 메모리×8
 모니터 출력VGA, HDMI, DisplayPort
권장 해상도 1920×1080 dot 이상
 외부 인터페이스[LAN] 1000BASE-T, 100BASE-TX, 10BASE-TX (2포트)
[USB] USB3.0 ×4, USB2.0 ×4
 전원AC100〜240 V, 50/60 Hz (400 VA max.)
 치수 및 질량426W × 177H × 505D mm, 14.0 kg (본체만)
 부속품전원코드 ×1, 퀵 스타트 매뉴얼×1, 사용시 주의사항 ×1, 어플리케이션 디스크(CD-R) ×1, 사용설명서 상세편(CD-R) ×1, 블랭크 패널(블랭크 슬롯만), 랙 장착 금구




로직측정

LOGIC PROBE
9327


LOGIC PROBE
MR9321-01


LOGIC PROBE
9320-01

누설전류

CONVERSION ADAPTER
9199


AC ADAPTER
9445-02


OUTPUT CORD
L9094


OUTPUT CORD
L9095


OUTPUT CORD
L9096


클램프온 리크하이테스터
3283

10mA급 ~ 500A까지(고속)

CLAMP ON PROBE
3275


CLAMP ON PROBE
3274


CLAMP ON PROBE
3276


CLAMP ON PROBE
3273-50

ME15W(12pin) - PL23(10pin) 변환

CONVERSION CABLE
CT9901

전류 센서용 입력 유닛

CURRENT UNIT
8971


CONVERSION CABLE
9318

센서용 전원

CONNECTION CORD(BNC-BNC)
L9217


SENSOR UNIT
CT9557


SENSOR UNIT
CT9555


SENSOR UNIT
CT9556

PL23(10pin) - ME15W(12pin) 변환

CONVERSION CABLE
CT9900

1000A까지(고정밀도)

AC/DC 커런트 프로브
CT6846-05


AC/DC 커런트 프로브
CT6845-05


AC/DC 커런트 프로브
CT6844-05

200A까지(고정밀도)

AC/DC 커런트 센서
CT6862-05


AC/DC 커런트 센서
CT6863-05


AC/DC 커런트 프로브
CT6841-05


AC/DC 커런트 프로브
CT6843-05


클램프 온 센서
9272-05

기타 입력용

CONNECTION CORD(BNC-BNC)
L9217


CONVERSION ADAPTER
9199

비접촉 전압측정

NON-CONTACT AC VOLTAGE PROBE
SP3000


AC 전압 프로브
SP9001

입력 케이블G

TEST LEAD
L2200

입력 케이블F

GRABBER CLIP
9243


CONNECTION CABLE SET
L4940


EXTENSION CABLE SET
L4931


ALLIGATOR CLIP SET
L4935


BUS BAR CLIP SET
L4936


MAGNETIC ADAPTER SET
L4937

입력 케이블E

AC ADAPTER
9418-15


DIFFERENTIAL PROBE
9322

입력 케이블D

AC ADAPTER
Z1008


DIFFERENTIAL PROBE
P9000

입력 케이블C

10:1 PROBE
9665


100:1 PROBE
9666

입력 케이블B

CONNECTION CORD
L9197


CONNECTION CORD(300V Max)
L9198


GRABBER CLIP
9243

입력 케이블A

CONNECTION CORD(600V Max)
L9790


ALLIGATOR CLIP
L9790-01


GRABBER CLIP
9790-02


CONTACT PIN
9790-03

각종 출력 유닛

WAVEFORM GENERATOR UNIT
MR8790


PULSE GENERATOR UNIT
MR8791


VIR발생 유닛
U8794

각종 입력 유닛

ANALOG UNIT
8966


TEMP UNIT
8967


HIGH RESOLUTION UNIT
8968


FREQ UNIT
8970


CURRENT UNIT
8971


DC/RMS UNIT
8972


LOGIC UNIT
8973


DIGITAL VOLT METER UNIT
MR8990


HIGH VOLTAGE UNIT
U8974


STRAIN UNIT
U8969


ANANLOG UNIT(4CH)
U8975


디지털 볼트미터 유닛
U8991


3CH 전류 유닛
U8977


4CH 아날로그 유닛
U8978


CHARGE 유닛
U8979

출력 케이블

CONNECTION CABLE
L9795-01


CONNECTION CABLE
L9795-02

저장매체

USB메모리
Z4006
