| | 정격 전류 | AC / DC는 50 A | | | 최대 입력 전류 | 100 A rms (디레이팅 범위 내) | | | 주파수 특성 | 진폭 : DC~1 MHz,
위상 : DC~300 kHz | | | 진폭 / 위상 정확도 | DC (± 0.05 % rdg. ± 0.01 % f.s., 위상 규정 없음)
16 Hz ≤ f ≤ 400 Hz (± 0.05 % rdg. ± 0.01 % f.s., ± 0.2 °)
1 MHz까지 규정 (CT6862), 500 kHz까지 규정 (CT6863) | | | 출력 전압 레이트 | 2 V / 정격 전류값 ※ 본 기기의 출력은 센서 유닛을 경유하여 출력되는 AC + DC 전압입니다. 1 MΩ 등의 고입력 임피던스 전압 입력 기기에 연결하십시오 | | | 대지간 최대 정격 전압 | AC / DC 1000 V (50 / 60Hz, CAT III), 예상되는 과도과전압 8000V | | | 측정 가능 도체 지름 | φ 24 mm 이하 | | | 사용 온습도 범위 | -30 ° C~ + 85 ° C, 80 % rh 이하 (결로가 없을 것) | | | 전원 전압 | DC ± 11V~ ± 15V (센서 유닛 경유로 공급, AC100~240V) | | | 소비 전력 | 5 VA 이하 (50 A / 55 Hz 측정, ± 12 V 전원시) | | | 치수 · 질량 | 70 W × 100 H × 53 Dmm, 340 g
코드 길이 3 m | | | 부속품 | 사용설명서 × 1, 마크 밴드 × 6 |
| | 대응 제품 / 유닛 | CT6862-05 | | | PW6001, PW3390 | O | | | 3390 | △ (CT9901 필요) | | | 3193 시리즈 | △ (CT9901 필요) | | | 8971 | △ (9318, CT9901 필요) | | | 8940 | X |
|

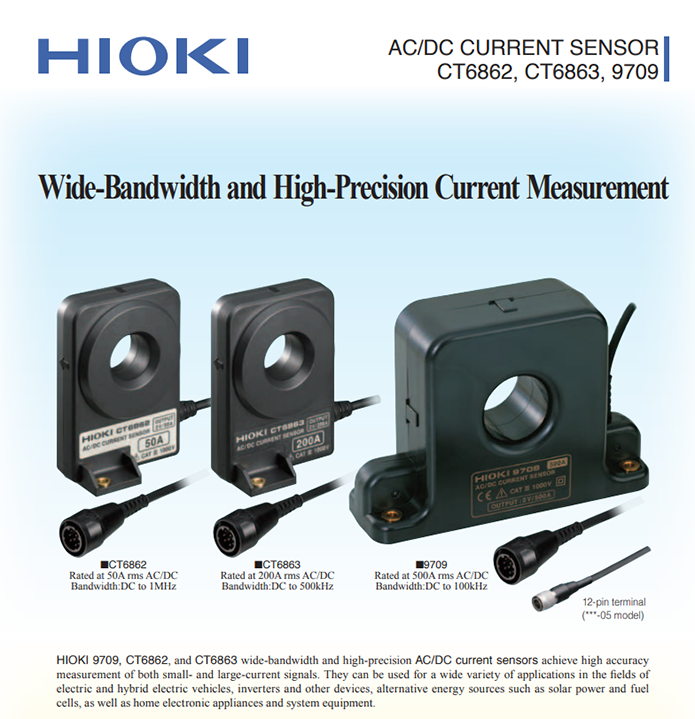

제품번호 : CT6862-05
