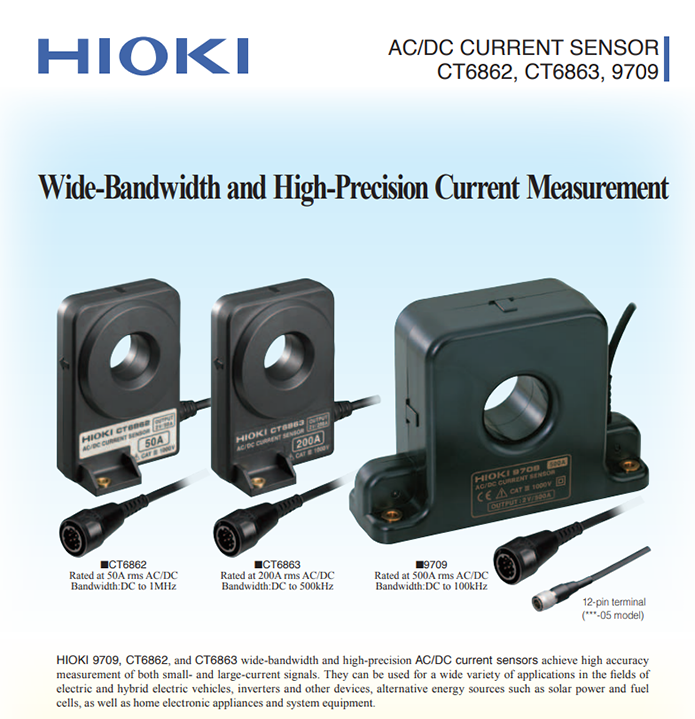

| | |  | 진폭 정확도 ± 0.06 %, 위상 정확도 ± 0.2 °의 고성능을 실현 | | | EV, HEV 등 전기 자동차의 전류 측정에 베스트 매칭 | | | -30 ℃ ~ + 85 ℃의 환경에서 사용이 가능하여 자동차 계측에 최적 | | | 태양광 발전 · 연료 전지 평가 등, 배터리의 충/방전부터 인버터 2 차측까지 | | | 오실로스코프 / 메모리 하이코더 등으로 파형 모니터 가능 (센서 유닛과 병용) | | |
|
|
|
 |
| | 정격 전류 | AC / DC 200 A | | | 최대 입력 전류 | 400 A rms (디레이팅 범위 내) | | | 주파수 특성 | 진폭 : DC~500 kHz,
위상 : DC~300 kHz | | | 진폭 / 위상 정확도 | DC (± 0.05 % rdg. ± 0.01 % f.s., 위상 규정 없음)
16 Hz ≤ f ≤ 400 Hz (± 0.05 % rdg. ± 0.01 % f.s., ± 0.2 °)
1 MHz까지 규정 (CT6862), 500 kHz까지 규정 (CT6863) | | | 출력 전압 레이트 | 2 V / 정격 전류값
※ 본 기기의 출력은 센서 유닛을 경유하여 출력되는 AC + DC 전압입니다. 1 MΩ 등의 고입력 임피던스 전압 입력 기기에 연결하십시오 | | | 대지간 최대 정격 전압 | AC/DC 1000 V (50/60Hz), 측정 카테고리 III, 예상되는 과도과전압 8000V | | | 측정 가능 도체 지름 | φ 24 mm 이하 | | | 사용 온습도 범위 | -30 ° C~ + 85 ° C, 80 % rh 이하 (결로가 없을 것) | | | 전원 전압 | DC ± 11V~ ± 15V (센서 유닛 경유로 공급, AC100~240V) | | | 소비 전력 | 6 VA 이하 (200 A / 55 Hz 측정, ± 12 V 전원시) | | | 치수 · 질량 | 70 W × 100 H × 53 Dmm, 350 g
코드 길이 3 m | | | 부속품 | 사용설명서 × 1, 마크 밴드 × 6 |
| | 대응 제품 / 유닛 | CT6863-05 | | | PW6001, PW3390 | O | | | 3390 | △ (CT9901 필요) | | | 3193 시리즈 | △ (CT9901 필요) | | | 8971 | △ (9318, CT9901 필요) | | | 8940 | △ (9318, 9705, CT9901 필요) |
|
|
 |
+ | 옵션A | X | X |
L9217 | 776 | CONNECTION CORD(BNC-BNC) | L9217_list.gif|
9165 | 218 | CONNECTION CORD | 9165_list.gif|
CT9557 | 1206 | SENSOR UNIT | CT9557_S.jpg|
CT9555 | 1204 | SENSOR UNIT | CT9555_S.jpg|
CT9556 | 1205 | SENSOR UNIT | CT9556_S.jpg|
+ | 옵션B | X | X |
CT9900 | 1023 | CONVERSION CABLE | CT9900_list.jpg|
CT9903 | 1282 | 연장 케이블 | ct9903_s.png|
+ | 옵션C | X | X |
CT9901 | 1063 | CONVERSION CABLE | CT9901_S.jpg|
CT9902 | 1064 | EXTENSION CABLE | CT9902_S.jpg|
+ | 옵션D | X | X |
9318 | 320 | CONVERSION CABLE | 9318_list.gif|
|
|
 |
|
| |
|
|
제품번호 : CT6863-05
