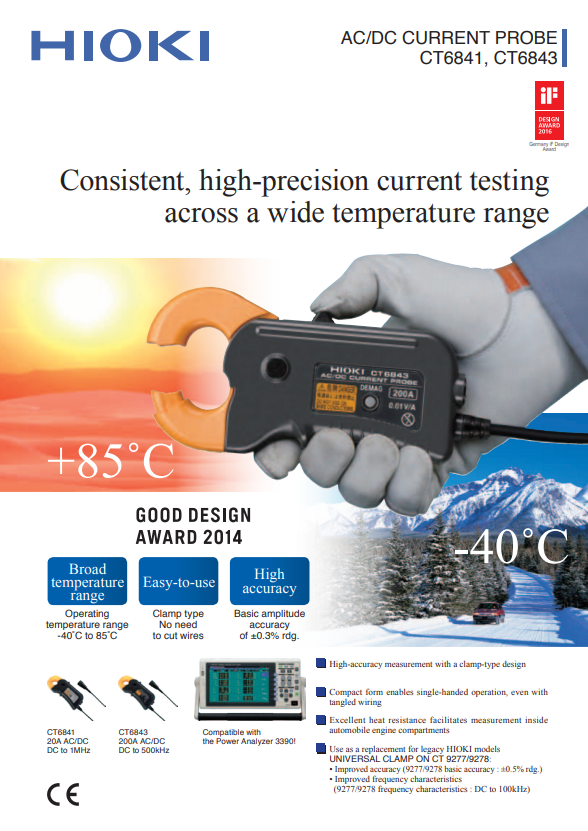

| | |  | 환경 시험에 활약, -40 ℃ ~ 85 ℃의 넓은 사용 온도 범위 | | | 진폭 정확도 ± 0.3 %, 위상 정확도 ± 0.1°의 높은 정확도를 클램프식으로 실현 | | | DC~1MHz의 넓은 주파수 대역 | | | 한손으로 개폐 조작 가능한 소형 사이즈와 진동에 강한 잠금 장치 | | | 도체 위치의 영향, 근접 도체의 영향, 자기화의 영향을 기존 대비 대폭 감소 | | | 자동차의 배터리 수지 측정, 인버터의 변환 효율 평가 등에 | | |
|
|
|
 |
| | 정격 전류 | AC / DC 20 A | | | 최대 입력 전류 | 40 A rms (디레이팅 범위 내) | | | 주파수 특성 | 진폭 : DC~1 MHz
위상 : DC~300 kHz | | | 진폭 / 위상 정확도 | DC (± 0.3 % rdg. ± 0.05 % f.s.)
DC | | | 출력 전압 레이트 | 0.1 V / A (CT6841) 0.01 V / A (CT6843)
※ 본 기기의 출력은 센서 유닛을 경유하여 출력되는 AC + DC 전압입니다. 1 MΩ 등의 고입력 임피던스 전압 입력 기기에 연결하십시오 | | | 측정 가능 도체 지름 | φ 20 mm 이하 | | | 사용 온습도 범위 | -40 ° C~ + 85 ° C, 80 % rh 이하 (결로가 없을 것) | | | 전원 전압 | DC ± 11V~ ± 15V (센서 유닛 경유로 공급, AC100~240V) | | | 소비 전력 | 5 VA 이하
(20 A / 55 Hz 측정, ± 12 V 전원시) | | | 치수 · 질량 | 153 W × 67 H × 25 Dmm, 350 g, 코드 길이 3 m | | | 부속품 | 사용설명서 × 1, 마크 밴드 × 6, 휴대용 케이스 × 1 |
| | 대응 제품 / 유닛 | CT6841-05 | | | 전력 분석기
PW6001, PW3390 | O | | | 전력 분석기
3390 | △ (CT9901 필요) | | | 파워 하이 테스터
3193 시리즈 | △ (CT9901 필요) | | | 전류 유닛
8971 | △ (9318, CT9901 필요) | | | F/V 유닛
8940 | △ (9318, 9705, CT9901 필요) |
|
|
 |
|
|
|
 |
|
| |
|
|
제품번호 : CT6841-05
