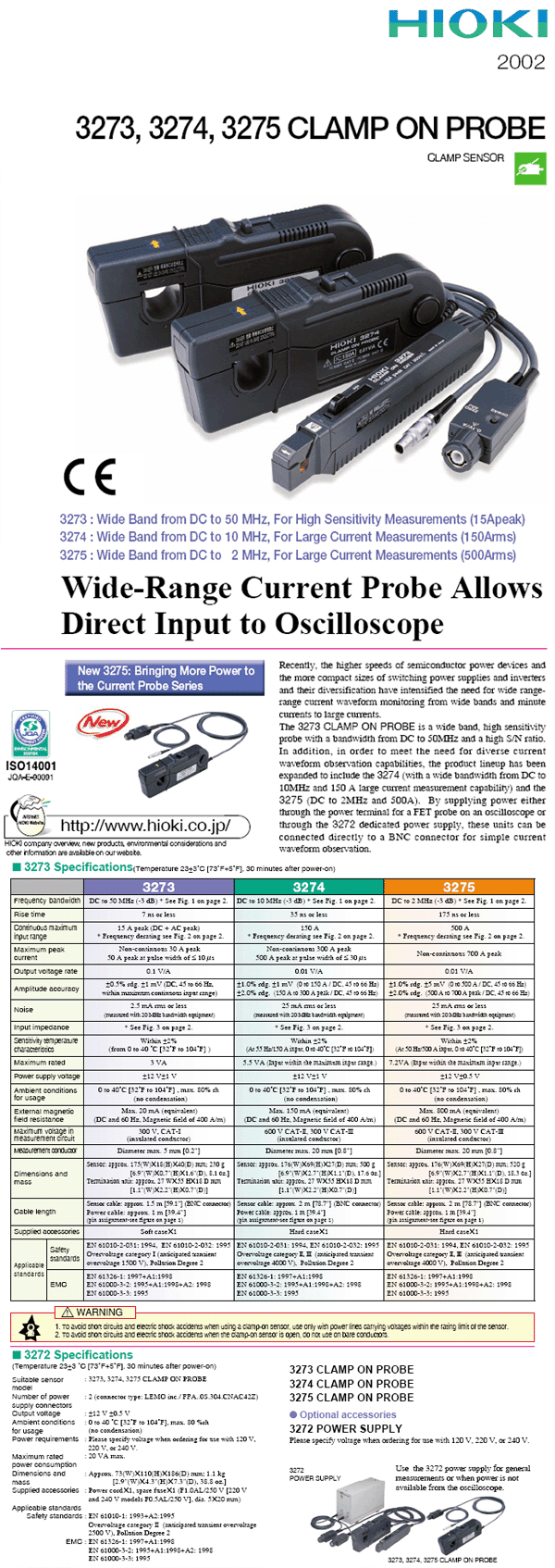

3274
DC~10 MHz의 광대역
제품번호 : 3274
제 품 명 : CLAMP ON PROBE
제품분류 : 클램프센서
DC~10 MHz의 광대역이면서 150 A의 대전류 측정을 할 수 있어 파워 디바이스, 스위칭 전원등의 전류 관측에
오실로스코프(oscilloscope)의 BNC 단자에 직접 입력
메모리하이코다의 8940 F/V유니트에 직접 입력해 파형 관측이 가능
옵션의 전용 전원으로 오실로 이외로부터 전원 공급도 가능
주파수대역 : DC~10MHz
립 오름 시간 : 35 ns이하
노이즈 : 25 mArms 이하(대역 20 MHz의 측정기에서)
연속 최대 입력 범위 : 150Arms(주파수에 의한 디레이팅을 설정)
최대 피크 전류치 : 300Apeak(비연속), 500Apeak(펄스폭 30μ s이하)
진폭 확실도 : ±1.0%rdg. ±1mV(0~150A) DC, 45~66Hz ±2.0%rdg. (150 A~300Apeak) DC, 45~66Hz
출력전압 레이트 : 0.01V/A
최고사용회로전압 : 600 VCATII, 300VCATIII(절연 도체)
측정가능도체지름 : φ20mm
전 원 : ±12V±1 V, 3VAmax. (전원 플러그;레모 사제 /FFA. 0S. 304. CLAC42Z)
치수·질량 : 176W×69H×34 Dmm·500g(코드장 2m)
부 속 품 : 휴대용 케이스 1
