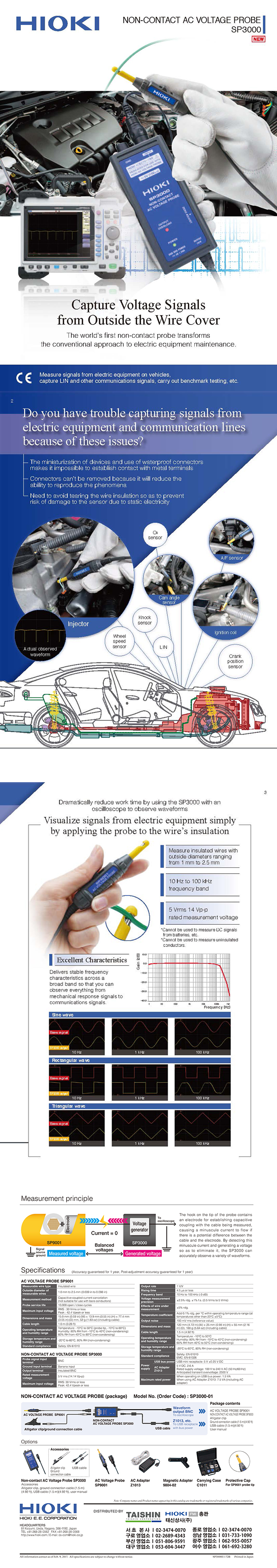

| | |  | 메모리 하이코더나 오실로스코프의 파형 관측, 피복 위로 거는 것 만으로도 전장 신호 관측 가능. | | | 차량 전장계통 신호의 관측, LIN 신호 등의 통신신호 포착 | | | 다음과 같은 현장 상황에서 활용이 가능합니다. | | | 기기의 소형화, 방수 커넥터 사용에 따라 금속 단자에 접촉할 수 없을 때 | | | 현상의 재현성이 낮아져 커넥터를 뽑을 수 없는 경우 | | | 정전기에 의한 센서 고장의 위험성이 있어, 피복에 흠을 낼 수 없을 때 | | | | [전압 프로브 구성에 따른 제품 구분] | | |  | SP3000-01: SP3000 + 전용 AC 전압 프로브 SP9001 | | | | SP3000: 측정 회로 본체 + 악어 타입 클립 동봉(bundle) | | | |
|
|
 |
| | [프로브 선단부] AC전압 프로브 SP9001 | | | 측정 방식 | 결합 정전 용량 캔슬 방식(나선, 나도체에는 사용 금지) | | | 측정 가능 케이블 | 피복선, φ1.0mm ~ φ2.5mm | | | 최대 입력 전압 | RMS값 : 30 Vrms 이하, PEAK값: 42.4 Vpeak 이하 | | | 사이즈/중량 | 15(w) x 13.9(d) x 77.4(h)mm, 52g, 케이블 길이 1m |
| | [측정 회로 본체] AC 비접촉 전압 프로브 SP3000 | | | 정격 측정 전압 | 5 Vrms(14.14 Vp-p) | | | 출력 비율 | 1V/V | | | 기동 시간 | 4.5μs 이하 | | | 주파수 대역 | 10Hz ~ 100kHz(-3dB) | | | 전압 측정 확도 | ±2.5% rdg. ± 1% f.s. (0.5 Vrms ~ 5 Vrms) | | | 피측정 케이블 영향 | ±5% rdg. (마감 외부 직경 φ1.0 ~ 2.5mm, UL1007, UL1015, AV, AVS, AVSS에 준거한 케이블에 대해서) | | | 전원 | (1) USB 버스 파워 (USB-min단자: DC 5V), 15VA
(2) AC어댑터 Z1013 (AC 100~240V, 50/60Hz), DC 5V/2.6A, 7.5VA(AC어댑터 포함) | | | 출력 | 절연 BNC 단자(계측기 연결측), 출력저항: 50Ω | | | 사이즈/중량 | 120(w) x 25(H) x 55(D) mm, 160g, 케이블 길이 1.5m | | | 부속품 | GND 연결 케이블(1.5m) X 1, 악어 클립 X 1, USB 케이블(1.5m) X 1, 취급설명서 X 1 |
|
|
 |
|
|
|
 |
|
|
| |
|
|
제품번호 : SP3000
