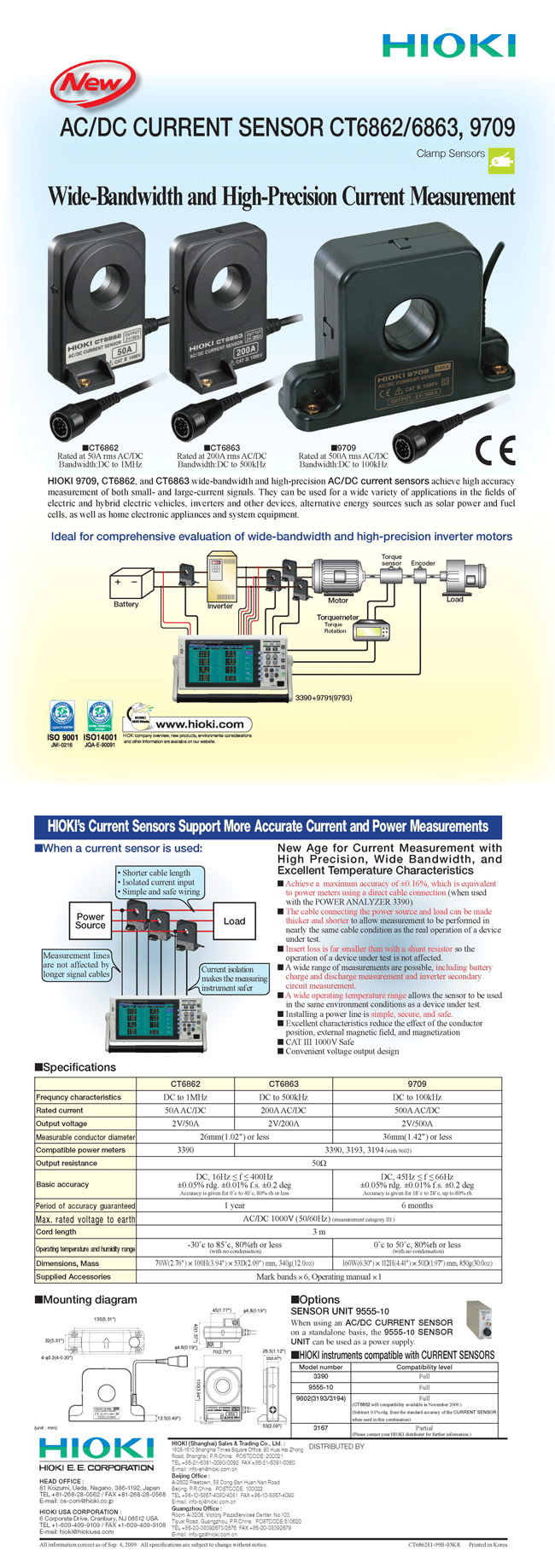

CT6862
광대역·고정밀의 전류 측정을 실현
제품번호 : CT6862
제 품 명  : CLAMP ON SENSOR
제품분류 : 클램프센서




진폭 확실도±0.06%, 위상 확실도±0.2°의 고성능을 실현
광대역DC~1 MHz(CT6862)의 양호한 주파수 특성
EV, HEV등 전기 자동차의 전류계측에 베스트 매칭
자동차 계측에 적절한, 넓은 온도 범위에서 사용 가능
태양광 발전·연료 전지 평가등 , 배터리의 충방전으로부터 인버터 2차측까지
오실로스코프(oscilloscope)/메모리하이코다등으로 파형 모니터가 가능(9555-10(와)과 병용)

기본 사양
CT6862 CT6863
정격 전류 AC/DC 50 A AC/DC 200 A
최대 입력 전류 100 A, 디 레이팅 범위내 400 A, 디 레이팅 범위내
주파수 특성 진폭: DC~1MHz, 위상: DC~300kHz 진폭: DC~500kHz, 위상: DC~300kHz
진폭/ 위상 확실도 DC (±0.05% rdg. ±0.01% f.s. , 위상 규정 없음)
16 Hz ≤ f ≤ 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°)
1MHz 까지 규정 (CT6862), 500kHz 까지 규정 (CT6863)
소비 전력 5VA이하 (50A/55Hz측정, ±12V 전원시) 6VA이하 (50A/55Hz측정, ±12V 전원시)
출력전압 레이트 2V/정격 전류치 ※본기의 출력은 센서 유닛9555-10경유로 출력된다AC+DC 전압입니다.
1MΩ등의 고입력 impedance 전압 입력 기기에 접속해 주세요
대지간 최대정격 전압 AC/DC 1000V (50/60Hz, 측정 카테고리III)
측정 가능 도체지름 φ 24 mm이하
사용온습도 범위 -30°C~ +85°C, 80% rh이하 (결로 하지 않는 것)
전원 전압 DC ±11V ~±15V ( 센서 유닛9555-10 경유로 공급, 9555-10 하AC100 ~240V)
치수·질량 70 W × 100 H × 53 Dmm, 340 g 코드장 3m 70 W × 100 H × 53 Dmm, 350 g 코드장 3m
부속품 마크 밴드× 6 , 취급 설명서 × 1

센서 유닛9555-10 사양 (센서용 전원)
적합 센서 9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863(을)를 언젠가1본
신호 출력 BNC단자
전원 AC어댑터9418-15, 100~240 V, 50/60 Hz, 20 VA
치수·질량 42 W × 82 H × 132 D mm, 600 g
부속품 AC어댑터9418-15 × 1

CT6862/6863 편성 대응 제품
대응 제품/ 유닛 CT6862 편성 대응 CT6863 편성 대응
파워 analyzer3390
센서용 전원9555-10, 9555
8847용전류 유닛8971
3193/3194용유닛9602
(3193/3194의 버전 업이 필요)

(편성에서는9278(이)라고 인식된다)
전압·전류 유닛8951 ×
(변환 케이블9318하지만 필요, 9278의 대체 사용)
F/V유닛8940 ×
(변환 케이블9705+변환 케이블9318하지만 필요,
9278 의 대체 사용)
