| | |  | 뛰어난 저주파수특성과 위상 특성에 의해 인버터 제어 기기의 전류·전력 측정용도에 | | | 1Hz ~100kHz 의 광주파수대역으로 고조파 해석·FFT 해석·파형 관측 용도에 | | | |
|
|
 |
| 정격 전류·확실도 | AC 20/200A(변환식) | | 확실도 | 진폭：±0.3% rdg. ±0.01% f.s. 위상：±0.2deg. (45 ~66Hz) | | 주파수 특성 | 1Hz (±2% rdg. ±0.1% f.s.) ~100kHz (±30% rdg. ±0.1% f.s.) | | 출력전압 레이트 | 2V/20A 또는2V/200A
※본기의 출력은 센서 유닛9555-10경유로 출력된다AC전압입니다.1MΩ등의 고입력 impedance 전압 입력 기기에 접속해 주세요. | | 최대 입력 전류 | 20A 레인지: 50A rms, 200A 레인지: 300A rms | | 대지간 최대정격 전압 | 600V rms (절연 도체) (측정 카테고리III) | | 측정 가능 도체지름 | φ 46mm | | 전원 | ±11V ~±15V (트랙킹), 5VA 이하 (9555-10 경유로 공급, 9555-10 하AC 어댑터 구동100 ~240V) | | 치수·질량 | 78W × 190H × 35Dmm, 430g, 코드장 3m | | 부속품 | 휴대용 케이스 × 1, 마크 밴드 × 6 |
| | | 편성 센서 | 캠프온 센서 9270/9271/9272/9272-10, 유니버설 캠프온CT 9277/9278/9279, AC/DC경향 센서 9709 | | OUTPUT단자 | BNC단자(편성 센서의 출력 전력을 출력) | | 출력 전원 전압 | ±12V ±0.5V | | 기능 | DEMAG조작 기능 | | 본체 공급 전원 전압 | +10V~+30V(부속AC어댑터로부터+12V공급) | | 치수·질량 | 40W × 70H × 130Dmm, 500g | | 부속품 | AC어댑터9418-50(AC100~240V)×1 |
| | 9272-10 편성 대응 제품
※대응 제품에 의해 접속 케이블이 필요한 경우가 있습니다.별도 구입하셔 사용해 주세요. | | | | 대응 제품(유닛) | 편성 대응 | 비고※ | | 9555, 9555-10 | ○ | | | 3193 (9602) | ○
(단, 편성 확실도에0.1%rdg. 가산해 주세요) | | | 8855 (8951) | ○ | 9318필요 | | 8860, 8835 (8940) | ○ | 9705+9318필요 | | 3165 | ○ | | | 3167 | ○ | 9705필요 |
| crac
|
|
 |
|
|
|
|
|
|
|
|
|
9555-10 센서 유닛
|
|
9705 변환 케이블
|
|
9706 연장 케이블
|
|
9318 변환 케이블
|
| 9270, 9271, 9272/-50, 9277, 9278, 9279, 9709용구동 전원 1센서만 접속
가능.파형 출력 단자 첨부. |
|
0.2m |
|
5m |
|
9270~9272, 9277~9279 와 메모 하이용F/V유닛 8940 와접속용 |
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
 |
|
|
| |
|
|

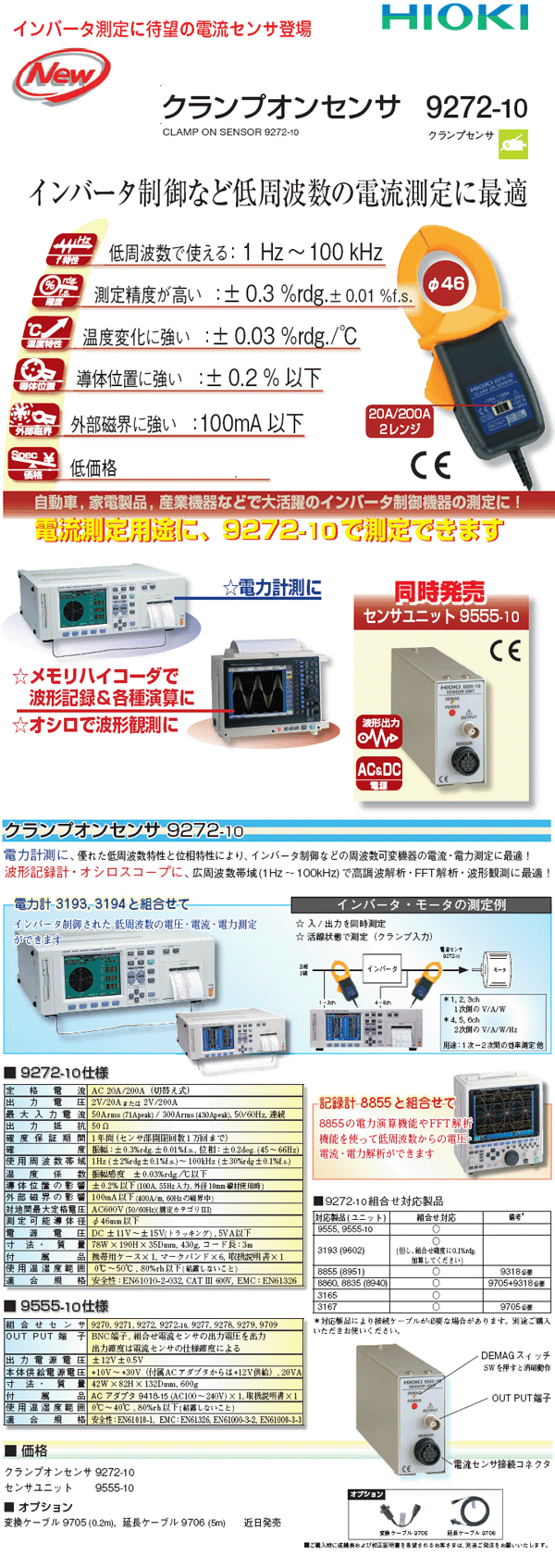

제품번호 : 9272-10
