HOME > 제품소개 > 제품정보

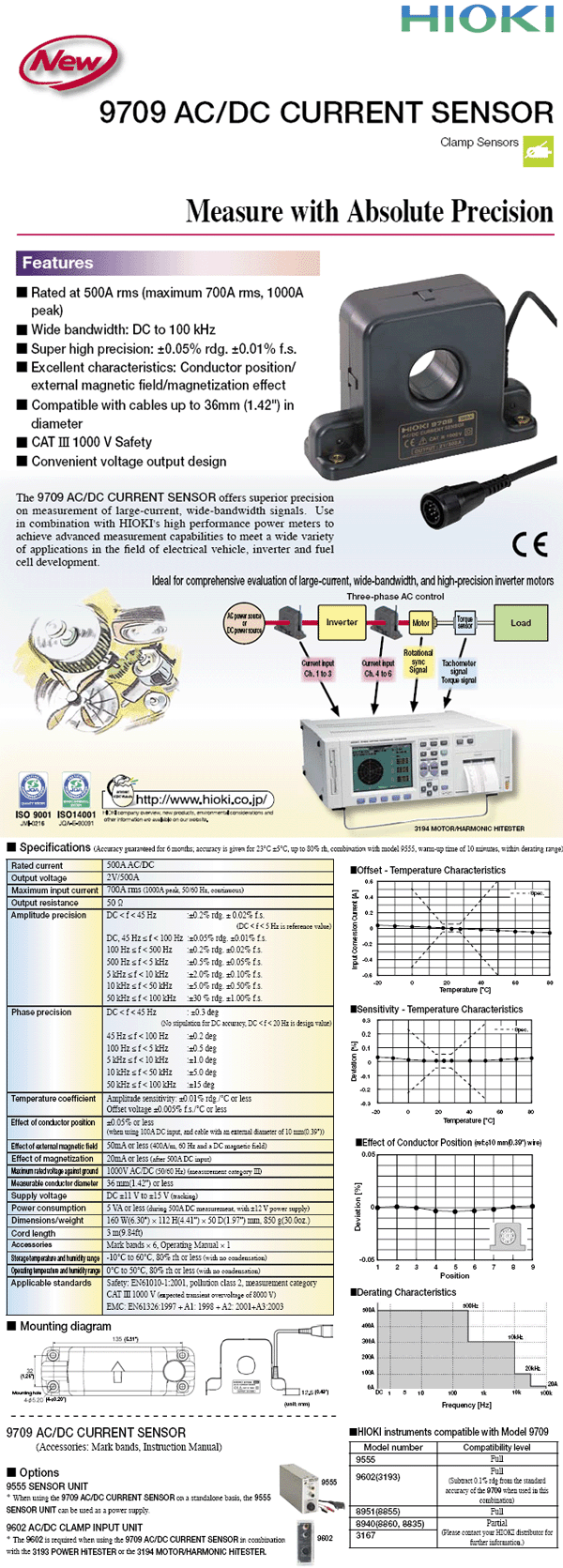

9709
고정밀의 전류 측정을 간편하게 실현
제품번호 : 9709
제 품 명  : AC/DC CURRENT SENSOR
제품분류 : 클램프센서



· 차세대의 자동차/ 신 에너지를 담당하는 계측 툴
근년, 하이브리드 자동차 및 연료 전지의 시장이 더욱 더 확대가 일로를 걷고 있어 그 개발 평가에는 전류, 전력을 고정밀도에 측정하는 필요성이 나오고 있습니다.9709 AC/DC 전류 센서는, 그러한 용도 최적인 전류 센서입니다.
Rated current
500A AC/DC (continuous 700A)
Frequency band width
DC to 100 kHz
Accuracy (at 45 to 66 Hz)
±0.05 % rdg. ±0.01 % f.s., phase ±0.2 °
Output rate (with the 9555)
2 V/rated current range (waveform output, with the 9555)
Max. circuit voltage
1000 V AC/DC, Note:The core, shield case, and electrical circuits are not insulated.
Core jaw dia
Ø 36 mm(1.42 in)
Power supply
SENSOR UNIT 9555 (required)
Dimensions, mass
160 mm(6.30 in)W × 112 mm(4.41 in)H × 50 mm(1.97 in)D, 850 g (30.0 oz), cord length: 3 m(9.84 ft)
