50년 히오키 한국유통 태신상사
HOME > 제품소개 > 제품정보

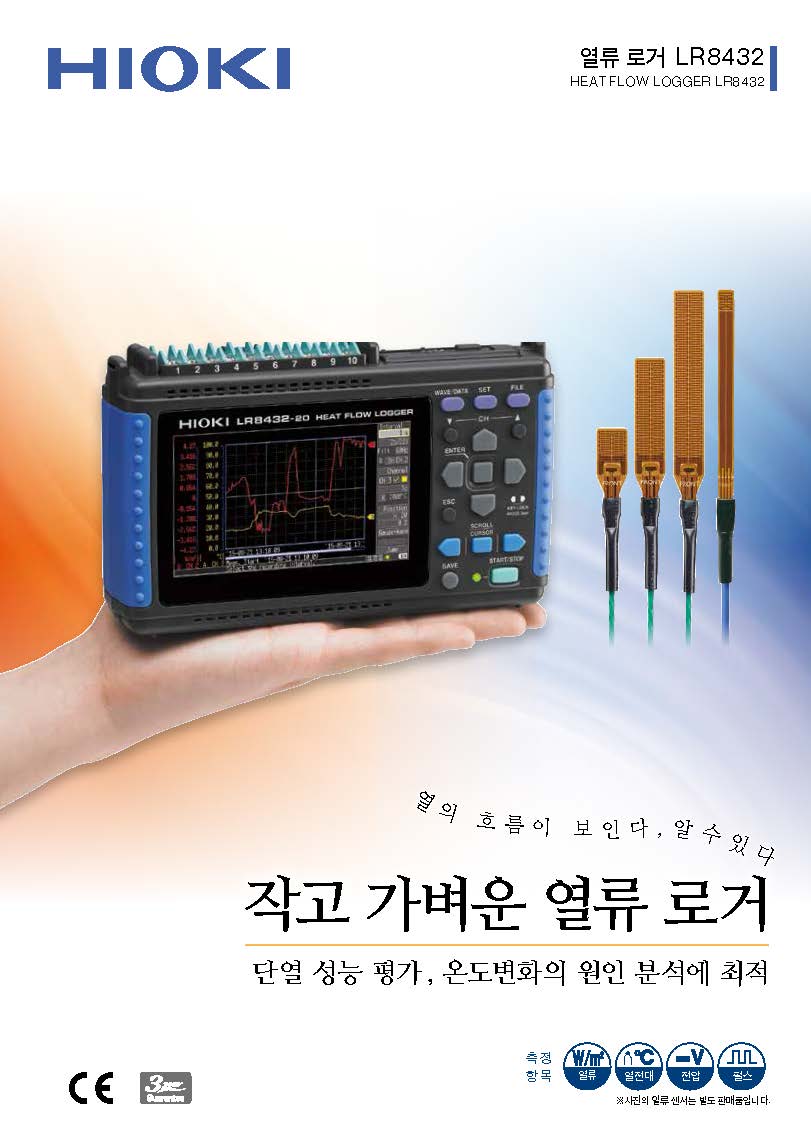

LR8432-20
단열성능평가, 온도변화의 원인 분석에 최적
제품번호 : LR8432-20
제 품 명  : 열류 로거
제품분류 : 레코더




열류 센서로 열의 양과 흐름을 측정
온도/전압까지 측정 가능
측정 데이터를 USB 메모리에 기록해 간편하게 PC에 옮길 수 있습니다. 장기간에 걸친 측정은 신뢰할 수 있는 CF 카드에 안심기록!
아날로그 입력 10ch 절연, 최고 감도 10mV
전 채널에서 10ms의 최고 샘플링 가능
생파형과 연산후 파형을 2개 동시에 기록(열관류율 등 파형 연산)
더블 게이지로 2 개의 눈금을 표시 가능

  [기본 사양 ]
  열 계측 특화기능 간단 스케일링 설정:열류 센서의 감도를 직접 입력
연산:열류 측정에 편리한 파형 연산 (단순 평균/이동 평균/적산/열관류율), 수치연산을 통한 적산 등
  아날로그 입력부 [채널 수] 아날로그 10ch 스케일링 절연입력 (2극 M3나사 조임 단자대)
[전압 측정 범위] ±10 mV~±60 V, 1-5V, 최고 분해능 500 nV
[열전대 측정 범위] -200˚C ~1800˚C (사용 센서에 따라 상이), 열전대 (K, J, E, T, N, R, S, B), 최고 분해능 0.1˚C
[측온 저항체] [습도] 기능 없음
[최대 입력 전압] DC 60 V
[CH간 최대 전압] [대지간 최대정격전압] AC 30 Vrms, DC 60 V (입력 ch-본체간, 각 입력 ch간에 더해져도 견딜 수 있는 한계 전압)
  펄스 입력부 [채널 수] 펄스 입력4ch (펄스 입력은 전용 커넥터, 본체와 GND공통)
[펄스 적산] 0~1000M (count) (무전압 a접점, 오픈 컬렉터 혹은 전압 입력), 최고 분해능1 (count)
[회전수 변동] 0~5000/n (회전/초), 분해능 1/n (회전/초) ※n은 1회전당 펄스 수, 1~1000
[최대 입력 전압] DC 0~10 V
[CH간 최대전압] [대지간 최대정격전압] 비절연
  기록간격 10ms~1시간, 19설정 (기록간격 내에 전 입력채널을 스캔)
  디지털 필터 OFF/50Hz/60Hz (컷오프 주파수를 자동 설정)
  메모리 용량 내부 3.5M워드, CF카드/USB 메모리(HIOKI 순정 CF카드 외에 작동 보증 불가)
  외부 인터페이스 USB2.0시리즈 미니 B ×1, 기능: PC로 제어, CF카드 내의 측정 데이터를 PC로 전송 (USB메모리 내의 데이터를 USB통신으로 PC로 전송 불가)
CF 카드/USB 메모리 드라이브간 카피 가능
  디스플레이 4.3인치 WQVGA-TFT컬러 LCD(480 × 272)
  기능 CF카드/USB메모리로 실시간 저장, 수치 연산, 기타
  전원 [AC 어댑터] Z1005 (AC100~240 V, 50/60 Hz), 30 VA Max. (AC 어댑터 포함), 10 VA Max. (본체만)
[배터리 팩] 9780 /연속 사용시간 2.5h (25℃ 참고치), 3 VA Max.
[외부 전원] DC10~16 V, 10 VA Max. (접속 코드는 상담 요망, 배선은 3 m 이내)
  치수/질량 176W × 101H × 41Dmm, 550g (배터리팩 9780 미장착시)
  부속품 측정 가이드 ×1, CD-R (데이터 수집 프로그램 Logger Utility, 사용설명서 PDF판) ×1, USB 케이블 ×1, AC어댑터 Z1005 ×1




Memory(CF Card)

PC CARD 512M
9728


PC CARD 1G
9729


PC CARD 2G
9830

Sensor(Heat Flow / Temperature)

HEAT FLOW SENSOR
Z2012


HEAT FLOW SENSOR
Z2013


HEAT FLOW SENSOR
Z2014


HEAT FLOW SENSOR
Z2015


HEAT FLOW SENSOR
Z2016


HEAT FLOW SENSOR
Z2017

Power(Adapter)

AC ADAPTER
Z1005

기타

Connection Cord
9641


Carrying Case
9782


SOFT CASE
9812


PROTECTION SHEET
9809


BATTERY PACK
9780
