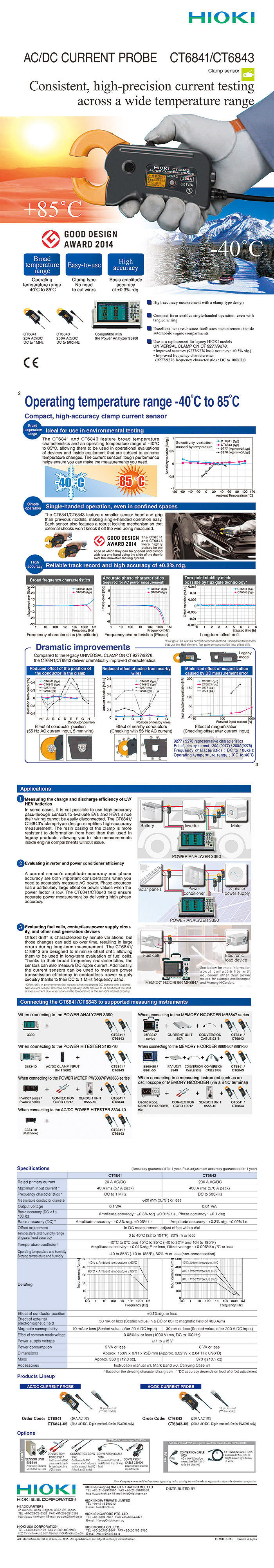

CT6841
넓은 온도 범위에서 정확한 전류 측정
제품번호 : CT6841
제 품 명  : AC/DC CURRENT PROBE
제품분류 : 클램프센서



CT6841 (AC / DC 20A)
CT6841-05 (AC / DC 20A, 12pin 단자, PW6001 전용)


넓은 사용 가능 온도범위(-40 ℃ ~ 85 ℃)
진폭 정확도 ± 0.3%, 위상 정확도 ± 0.1°의 높은 정확도의 클램프
DC~1MHz의 넓은 주파수 대역
한손으로 개폐 조작이 가능한 작은 크기의 클램프와 진동에 강한 잠금 장치
주변의 자기장, 컨덕터 포지션, 노이즈 등의 영향을 기존제품에 비해 대폭 감소
전기 자동차 배터리 충방전 효율 측정 및 인버터의 변환 효율 평가 등에 적합

Rated current 20 A AC/DC
Max. allowable input 40 A continuous (requires derating at frequency or temperature)
Frequency characteristics Amplitude: DC to 1 MHz
Phase: DC to 300 kHz
Amplitude and Phase accuracy DC ±0.3 % rdg. ±0.05 % f.s. (Phase: Not defined)
DC < f ≤ 100 Hz ±0.3 % rdg. ±0.01 % f.s. (Phase: ±0.1 deg)
Defined to 1 MHz
Power consumption 5 VA max. (at 20 A/55 Hz, ±12 V power requirement)
Output voltage 0.1 V/A (CT6841), 0.01 V/A (CT6843) (voltage output with the Sensor Unit 9555-10, use with a device having a 1 MΩ input resistance or higher)
Core diameter φ 20 mm (0.79 in)
Operating temperature, humidity -40 °C to +85 °C (-40 °F to 185 °F), 80% rh or less (with no condensation)
Power supply DC ±11 V to ±15 V (Power suppled via the 9555-10, 9555-10 supports 100 to 240 V AC)
Dimensions and mass 153 mm (6.02 in)W × 67 mm (2.64 in)H × 25 mm (0.98 in)D, cord length: 3 m (9.84 ft), 350 g (12.3 oz)
Accessories Instruction manual ×1, Mark bands ×6, Carrying Case




Options

CONNECTION CORD(BNC-BNC)
L9217


CONNECTION CORD
9165


CONVERSION CABLE
9318


SENSOR UNIT
9555-10


CONVERSION CABLE
CT9900
